Los equipos de automatización de bobinas de serie completa garantizan la estabilidad del lote mediante un control detallado y riguroso.

En la producción en masa de bobinas para inductores, relés, válvulas solenoides y componentes electrónicos para automóviles, la cadena de fabricación es larga: desde el bobinado de los cables y la soldadura de los pines hasta la inserción de los terminales y el sobremoldeo. Cualquier pequeño descuido en un solo paso puede provocar defectos en todo el lote.Aislamiento roto, soldaduras frías, irregularidades en el bobinado o fallos en el aislamiento.

Al adquirir equipos de automatización, muchos fabricantes se centran instintivamente en los componentes principales, como los motores y el sistema de control principal. A menudo, se pasan por alto elementos pequeños y aparentemente insignificantes, como guías de cables, módulos de detección, elementos de protección y accesorios de soldadura. Sin embargo, un rendimiento de producción estable nunca se mantiene solo con componentes de alto costo. Es el resultado acumulativo del funcionamiento coordinado de cada accesorio a lo largo de todo el proceso.

Mecánica de Xiamen Sipuse especializa en elInvestigación y desarrolloyfabricaciónde equipos completos de automatización de bobinas, con una cartera de productos que abarcaMáquinas bobinadoras (modelos de 6 a 32 husillos),máquinas de soldar, máquinas de inserción de terminales y máquinas de envoltura de cintaEste artículo se centra en dos pasos cruciales —el bobinado y la soldadura— y desglosa la lógica de diseño refinada integrada en toda la gama de equipos de Sipu.

1. Tensor servo: Control de fuerza dinámico para un bobinado estable de alambre fino a alta velocidad.

Los equipos convencionales suelen basarse en estructuras de tensión mecánica, donde las fluctuaciones de fuerza son inevitables. Al enrollar alambre fino (a partir de 0,02 mm) a alta velocidad, incluso una ligera inconsistencia en la tensión provoca una disposición irregular del alambre, vueltas superpuestas y caras terminales colapsadas.

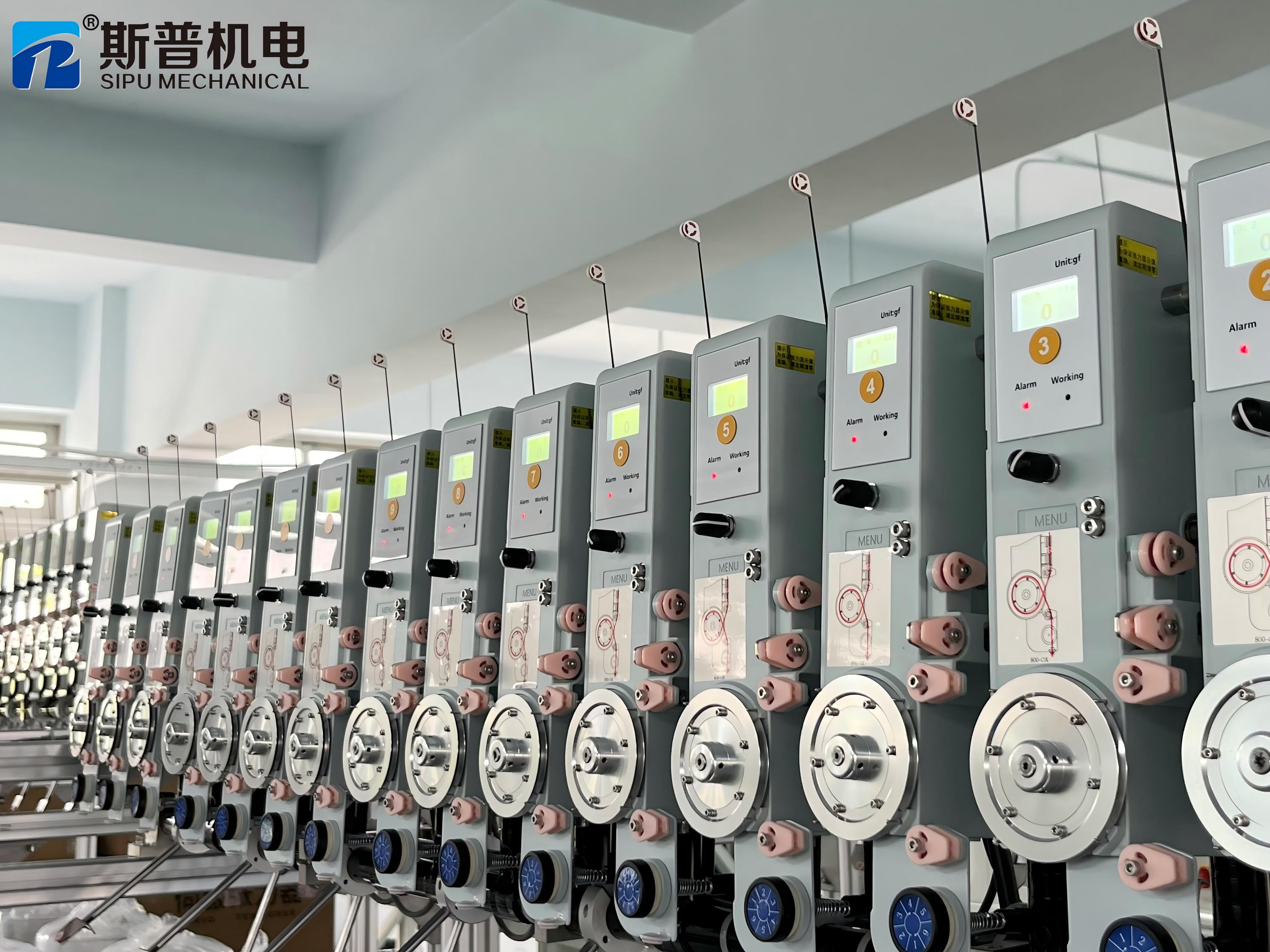

Cada máquina de bobinado Sipu(De 6 a 32 husos)viene de serie con un independientetensor servo.La tensión se ajusta dinámicamente en tiempo real para adaptarse a la velocidad de bobinado, logrando una precisión de control de ±0,5 g. Tanto si se procesa hilo esmaltado ultrafino de hasta 0,02 mm como si se utilizan hilos de mayor grosor, la tensión se mantiene constante durante todo el ciclo de bobinado. Cada vuelta se coloca con un espaciado uniforme, eliminando desde el origen los defectos comunes de bobinado apretado.

2. Guía de alambre curva en forma de cola de cerdo: Enrutamiento de superficie lisa para prevenir daños en el esmalte.

El revestimiento aislante del alambre esmaltado fino es delgado y frágil. Si el recorrido del alambre en los equipos convencionales presenta bordes afilados o puntos de contacto angulares, el rápido movimiento alternativo del alambre puede desgastar fácilmente la capa de esmalte, provocando cortocircuitos y el deterioro de la bobina.

La gama completa de máquinas bobinadoras de Sipu adopta uniformemente unDiseño personalizado de guía de alambre curvado tipo coleta,con unradio de arco R ≥ 5 mmToda la superficie de guía presenta un contorno suave, sin bordes afilados ni duros. El alambre se desliza sin esfuerzo y, aun tras un uso prolongado a alta velocidad, el aislamiento de esmalte permanece intacto. Este diseño es ideal para cambios frecuentes de alambre y una producción flexible con diversos tipos de bobinas.

3. Amortiguador de alambre de fieltro de lana: Doble protección contra el polvo y la abrasión para salvaguardar el aislamiento.

Durante el almacenamiento y el transporte, el cable esmaltado acumula fácilmente polvo y partículas metálicas. A medida que las impurezas duras rozan la superficie del cable a alta velocidad, desgastan continuamente el recubrimiento de esmalte, creando riesgos ocultos de fugas y cortocircuitos.

En cada punto del recorrido del cable, las bobinadoras Sipu incorporan fieltro de lana de alta densidad. A medida que el cable pasa, el fieltro elimina automáticamente el polvo y los residuos de la superficie, proporcionando una capa amortiguadora suave y flexible que reduce la fricción. Esto mantiene el cable limpio y protege la capa de aislamiento de esmalte, un requisito fundamental para aplicaciones de alto aislamiento como la electrónica automotriz y los inductores de grado militar. Para un rendimiento constante, se recomienda reemplazar el fieltro de lana cada 500 horas de funcionamiento o cuando cambien las especificaciones del cable.

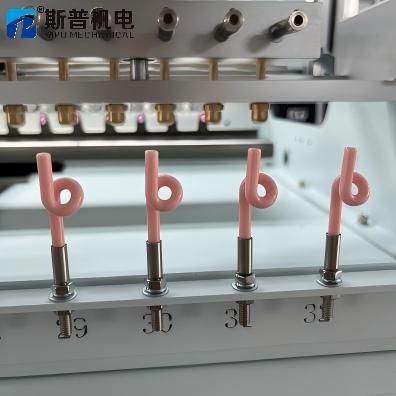

Guía de alambre curvado Pogtail

Detección de bobina

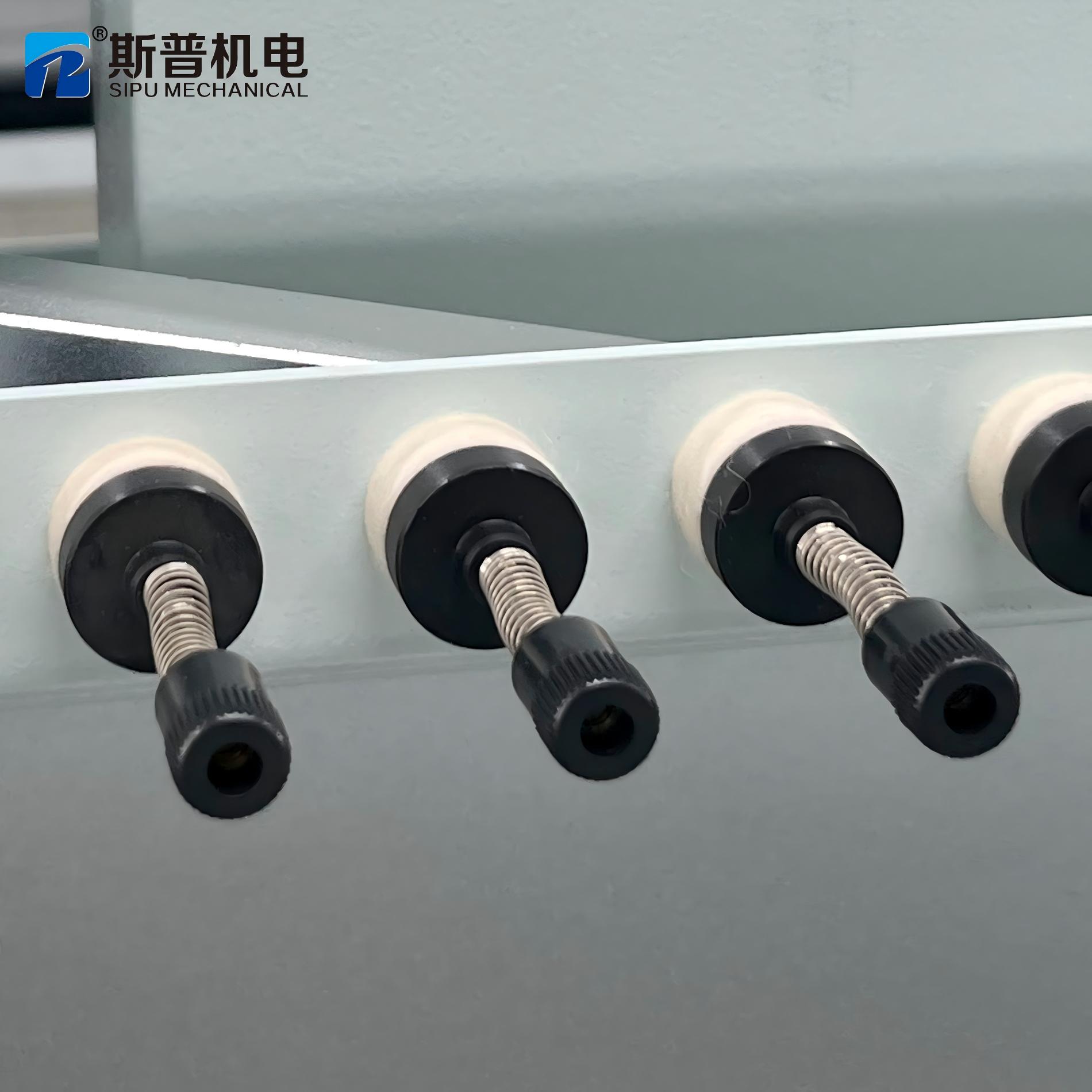

Amortiguador de alambre de fieltro de lana

4Detección de posición por infrarrojos: Monitorización independiente en cada estación para evitar desalineaciones en el bobinado.

Las bobinas que están desplazadas, mal colocadas o que faltan por completo pueden provocar una posición sesgada de la bobina, un número desigual de vueltas y caras finales inclinadas, fuentes ocultas de defectos de lote que son extremadamente difíciles de detectar mediante una inspección visual manual.

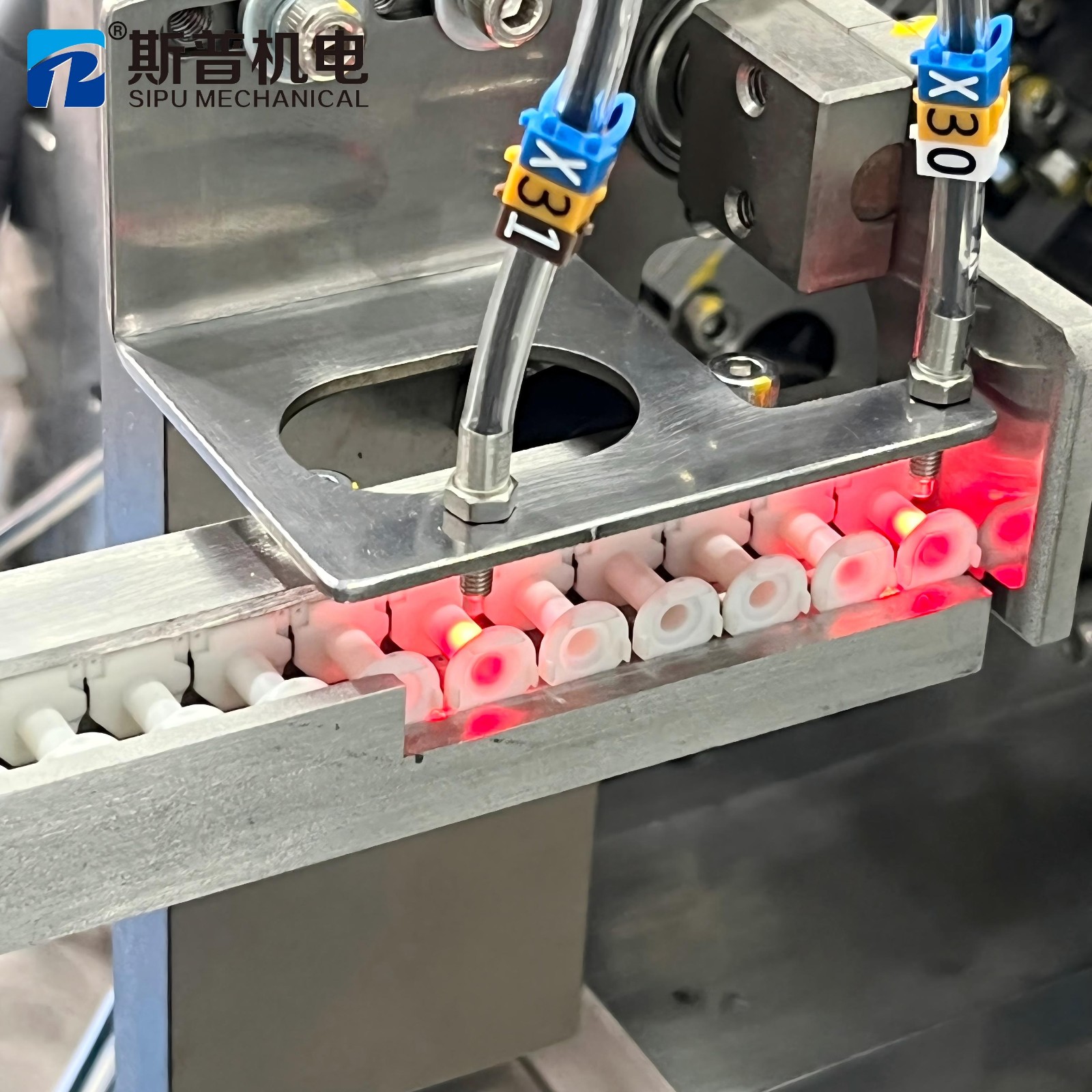

Las bobinadoras multihusillo de Sipu están equipadas con un sensor de posición infrarrojo independiente en cada estación. El ciclo de bobinado solo comienza cuando la bobina está colocada con precisión y correctamente asentada. Si la bobina está desplazada, la estación está vacía o la colocación es incompleta, el equipo activa automáticamente una alerta y detiene el funcionamiento. El tiempo de respuesta de detección es de ≤ 50 ms, lo que garantiza que cada bobina en la producción en serie comparta la misma línea base de referencia de bobinado.

5. Crisol de soldadura de temperatura constante: Control térmico preciso para una calidad uniforme de las uniones de soldadura en todas las configuraciones.

Tras el bobinado, la soldadura por inmersión de los pines es un paso clave para la fiabilidad eléctrica de la bobina. La inestabilidad de la temperatura puede provocar fácilmente soldaduras frías, un relleno insuficiente, picos de soldadura o una acumulación excesiva de esta, lo que compromete directamente la estabilidad eléctrica.

Las máquinas de soldadura Sipu y las unidades integradas de bobinado y soldadura incorporan un crisol de soldadura con temperatura constante controlada por PID. La temperatura del baño de soldadura se mantiene dentro de ±2 °C del valor establecido, lo que garantiza una fluidez uniforme de la soldadura. El resultado son pines estañados de manera uniforme con cordones de soldadura suaves y consistentes. Este mismo estándar de control térmico se aplica a todos los sistemas de producción en línea, por lo que la calidad de las uniones de soldadura permanece idéntica tanto en máquinas independientes como en líneas automatizadas totalmente conectadas.

Detalles estandarizados: un principio de diseño universal para toda la gama de equipos.

Los cinco detalles del proceso descritos anteriormente —trayectoria del cable controlada por servomotor, superficies de guía contorneadas, detección de posición por infrarrojos, protección con fieltro de lana y soldadura a temperatura constante— no se limitan a ningún modelo de máquina en particular.

Estos componentes conforman un estándar de diseño universal que se aplica a toda la gama de equipos de automatización de bobinas de Sipu: máquinas de bobinado, máquinas de soldadura, máquinas de inserción de terminales y máquinas de envoltura de cinta. Los componentes de hardware principales definen el límite superior de la capacidad de producción; los detalles estandarizados garantizan la rentabilidad del lote. Ya sea que operen como unidades independientes o integradas en una línea de producción con varias máquinas, los estándares de proceso se mantienen consistentes e inalterados.
